Micro-Tec MTCD-5 Dark field multiple target calibration standard with 4 patterns, mounted on black microscope slide

7 387 CZK / ks
bez DPH 6 105 CZK

Nákupem tohoto produktu získáte 0 kreditů.

Dostupnost: Na objednávku - 3 týdny

Značka: Micro to Nano1

Záruka: 24

Kód produktu: 31-T33700-11

Micro-Tec MTCD-5 Dark field multiple target calibration standard with 4 patterns, mounted on black microscope slide

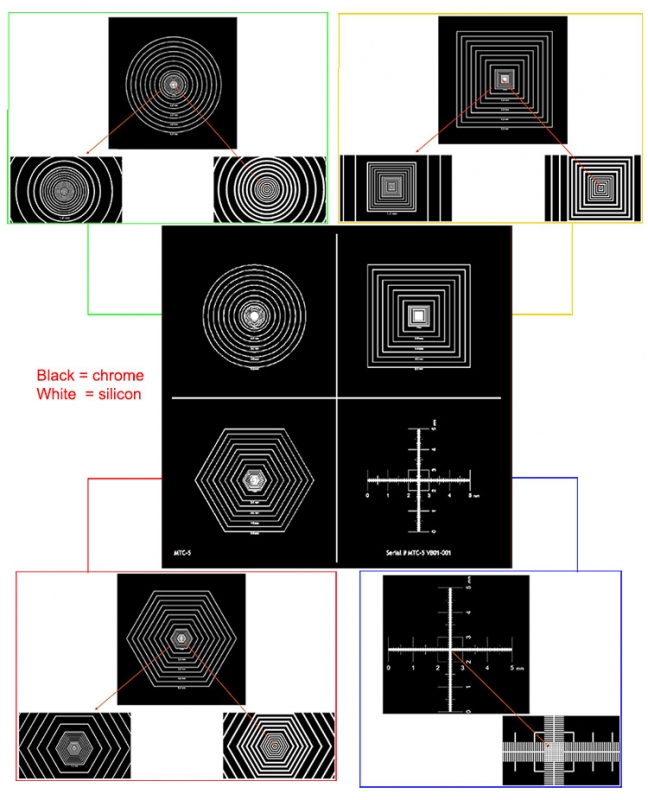

Micro-Tec MTCD-5 Dark field multiple target calibration standard with 4 patterns je tvořen tak, že na podklad, kterým je vodivý ultra hladký křemíkový substrát, je nanesen chrom a příslušné obrazce jsou vykryty maskou, takže jsou tvořeny nepokrytým křemíkovým substrátem. MTCD-5 je navržen pro kalibraci optických mikroskopů, stereo mikroskopů, optických systémů pro kontrolu kvality a elektronových mikroskopů SEM v režimu LM (low mag). Je určen pro práci v tmavém poli (dark field).Tento vzorek obsahuje 4 testovací obrazce:

  • Soustředné kruhy s průměry 10um až 5mm
  • Čtverce s rozměry 10x10um až 5x5mm
  • Šestiúhelníky s rozměry 10um až 5mm
  • X,Y stupnici 5 x 5mm s dělením 0,01mm.

Tyto čtyři vzory z naneseného chromu jsou ve stejné fokusační rovině a v porovnání s leptanými vzorky produkují silnější signál. Každý exemplář má vyleptané unikátní seriové číslo a má kalibrační certifikát NIST.

Základní technické údaje:

Substrate

525µm thick boron doped ultra-flat wafer with <100> orientation

Conductive

Excellent; 5-10 Ohm resistivity

Patterns

Circles, squares, hexagons, cross scale

Pattern size

5 x 5mm (4x)

Lines

75nm thick, pure bright Chromium lines
5µm wide lines spaced 10, 25, 50, 75, 100, 125 and 150µm apart
10µm wide lines, spaced 200, 250, 300, 350, 400, 500, 600, 700, 800 and 900µm apart
20µm wide lines spaced 1.0, 1.5, 2, 2.5, 3, 3.5, 4, 4.5 and 5mm apart

Cross scale
pattern

5mm wide lines, 5 x 5mm with 0.01mm divisions

Die size

12 x 12mm

Application

Reflective light, scanning electron microscopy, optical imaging systems

Identification

Product ID with serial number etched

Tento kalibrační standard se dodává na černě eloxovaném Al podložním "skle".
